主要结构特点

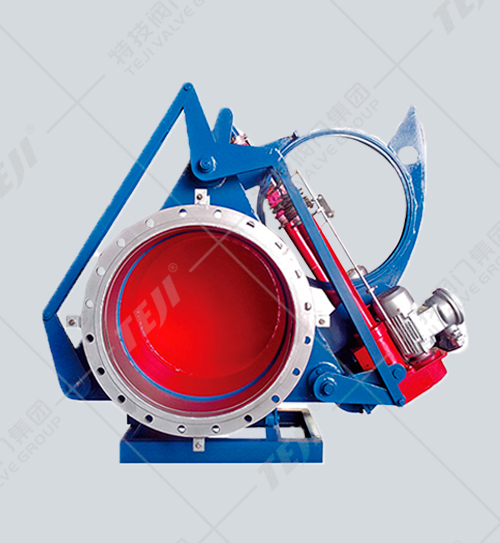

1、本阀由阀门本体、驱动装置，夹紧装置等组成。
2、阀门本体采用三点式结构，结构紧凑、整体刚性好、重量好。
3、阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。
4、夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。
5、采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运作。
6、本盲板阀可现场手动操作，也可远距离顺控。
7、本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。
工作原理
1、阀门由开启到阀关闭：
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。
2、阀门由关闭到开启：
夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭到开启的全过程。

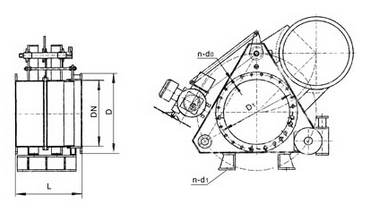

主要外形尺寸
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 22 | 12-φ22 | 580 |
350 | 490 | 445 | 24 | 12-φ22 | 580 |
400 | 540 | 495 | 24 | 16-φ22 | 680 |
450 | 595 | 550 | 24 | 16-φ22 | 680 |
500 | 645 | 600 | 24 | 16-φ22 | 680 |
600 | 755 | 705 | 26 | 20-φ26 | 680 |
700 | 860 | 810 | 26 | 24-φ26 | 680 |
800 | 975 | 920 | 26 | 24-φ30 | 680 |
900 | 1075 | 1020 | 26 | 24-φ30 | 710 |
1000 | 1175 | 1120 | 26 | 28-φ30 | 710 |
1100 | 1275 | 1220 | 26 | 28-φ30 | 710 |
1200 | 1375 | 1320 | 26 | 32-φ30 | 730 |
1300 | 1475 | 1420 | 26 | 32-φ30 | 830 |
1400 | 1575 | 1520 | 26 | 36-φ30 | 830 |
1500 | 1675 | 1620 | 26 | 36-φ30 | 830 |
1600 | 1790 | 1730 | 26 | 40-φ30 | 830 |
