工作原理

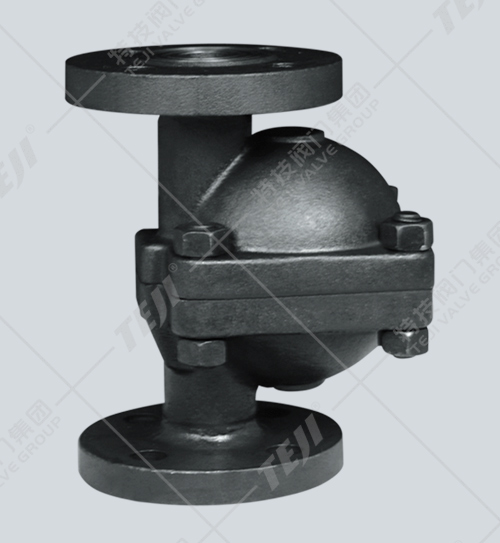

        CS41H-3NL立式自由浮球式疏水阀的结构简单，内部只有一个不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命较长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直;蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量;当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

产品特点

1、不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，性能稳定，下限过冷度为 0℃ ，能使加热设备达到适当工作效率。

2、该疏水阀能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。

3、该疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

4、可垂直安装于蒸汽管道上，使用方便。

主要连接尺寸
